3G антеннаЗдравствуйте дорогие читатели и подписчики блога! Сегодня хочу обсудить ещё один вариант самодельной 3G антенны. Возможно, кто то натыкался в интернете на инструкцию по изготовлению этой антенны. Её ещё называют антенной Харченко для 3G модема, или «восьмёркой». За её основу взят дециметровый ромбический волновод  Харченко, который предложил, использовать эту конструкцию для приема ТВ каналов в ДМВ диапазоне. Я решил протестировать варианты конструкций, которые предлагают в сети на форумах, и результаты выкладываю сюда. При постройке антенны для 3G модема я внес кое-какие изменения. Сразу скажу, что антенна неплохо работает, но ждать от неё супер результатов не стоит. Она помогает усилить сигнал, но если он у вас отсутствует совсем, то вряд ли она вам поможет. Если сигнала GSM нет, то лучше использовать вариант .

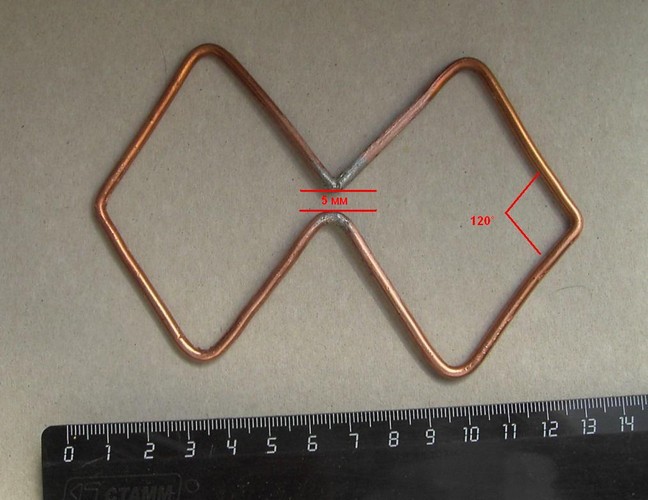

В принципе фотографии подробно иллюстрируют конструкцию антенны и как её собрать. Саму «восьмерку» делаем из медной монолитной проволоки сечением 4 мм2, её можно приобрести в любом электро магазине. С помощью плоскогубцев проволоку нужно согнуть по форме как на фото, обязательно соблюсти все размеры. Концы спаиваем вместе.

Сборка 3G антенны:

Антенна Харченко 3G

Спаиваем конци проволоки

Далее нам понадобится алюминиевая пластина размером 140 х 140 мм и толщиной 2 мм. Она будет работать в качестве рефлектора. Такую пластину можно вырезать с помощью болгарки, например из старой кастрюли. Не забываем о мерах безопасности при работе с болгаркой — одеваем защитные очки! В центре пластины необходимо просверлить отверстие под кабель диаметром 8-10 мм. Теперь нужно закрепить антенну по центру рефлектора на расстоянии 36 мм. Крепёж делаем из диэлекрического материала, например пластмасс. Рефлектор с антенной ни в коем случае не должны иметь контакта.

Фнтенна Харченко 3G

Так как я планировал использовать антенну на улице, пришлось придумать для неё крепление. Просверлив в пластине отверстия под хомуты от польской антенны (полячки), я одел её на настенный кронштейн от спутниковой антенны. Далее нужно припаять кабель к «восьмерке» предварительно продев его через отверстие в рефлекторе.

Крепеж для антенны

3G антенна на кронштейне

Припаиваем кабель к антенне

Установка антенны

3G антенна Харченко

Теперь подробнее о кабеле. В инструкции использовался 75 Ом. Однако волновое сопротивление антенны ближе к 50 Ом, что показали замеры на осцилографе. Сам стандарт HSDPA в котором мы стремимся зарегистрироваться находится в диапазоне 2100 Мгц, токи, которые сгенерирует в системе волновым сопротивлением более 50 Ом такая волна, мгновенно затухают. Поэтому я все же использовал 50 Ом-й кабель. К тому же проводник в таком кабеле полностью из меди и его не составит труда припаять.

50 Ом кабель

Зачистка кабеля

Когда антенна собрана и установлена, на другом конце кабеля, который будет присоединен к модему, нужно спаять так называемое устройство согласования, с помощью его мы соединим модем с антенной. Для этого нам понадобится медная фольга, найти её можно в старых трансформаторах, или купить в радиомагазине, из такой фольги .  Делаем из фольги то, что показано на фото, размеры тоже необходимо соблюсти.

Устройство согласования:

Медная фольга

Обматываем вокруг модема

Вырезать можно обычными ножницами, вырезав лоскутки, их нужно спаять, как показано на фото. Фольга для оплётки должна быть размером 27х76 мм, для центральной жилы одна сторона 45 мм, вторая по размеру обхвата модема. Слишком плотно обматывать не стоит, конструкция на модеме должна только опоясать корпус модема.  Фольга спаянная с оплёткой, должна как бы обволакивать по кругу модем, при этом, не касаясь центральной жили.

Припаиваем центральную жилу к фольге

Для оплётки:

Экран для оплётки

Устройство согласования в сборе:

Устройство согласования в сборе

Устройство согласования

Устройство согласования

Ustroistvo_soglasovaniya_dlya 3G_modema_vid

Ustroistvo_soglasovaniya_dlya 3G_modema

Если ваш модем имеет разъём для внешней антенны, то кабель можно подсоединить к нему, придумав какой-нибудь переходник, кстати, на инструкцию как можно спаять такой переходник я тоже пару раз натыкался в сети. Мой модем Huawei E1550 такого разъёма не имеет.

Настройка 3G антенны производится экспериментально, можно просто поворачивать её по оси кронштейна, пока не добьёмся четкого сигнала и регистрации в HSDPA или WCDMA, что будет соответствовать индикации в интерфейсе программы модема. О качестве сигнала можно судить по «палочкам». Конечно, следует сказать, что устанавливать и направлять антенну следует в сторону базовой станции, сигнал которой мы и хотим усилить.

HSDPA

Как я уже говорил, антенна работает не плохо, и дает коэффициент усиления 6-8 децибел. Если ваш модем регистрировался только в GPRS/EDGE, то с помощью этой антенны вы получите четкий 3G. Вариант установки в комнате тоже рассматривается, можно придумать какую-нибудь подставку, и разместить её на подоконнике, или подвесить к потолку.

Если кто-то использовал антенну Харченко для 3G, буду рад, если оставите отзывы в коментариях. Интересно узнать мнение других людей. На вопросы так же с удовольствием отвечу.
