На таймере 555 серии есть море интересных и простых радиолюбительских конструкций. Одной из таких конструкций является обратноходовый или однотактный преобразователь напряжения. Конструкция самого преобразователя достаточно проста и надежна в работе. Внутри микросхемы нет дополнительного усилителя по напряжению, поэтому выходной сигнал микросхемы нужно дополнительно усилить.

В качестве усилительного каскада использована комплементарная пара отечественных маломощных транзисторов серии КТ3102 и КТ3107, хотя можно и использовать более мощные пары, например КТ814 и КТ815, КТ816 и КТ817. Без усилителя, напряжения на выходе микросхемы может быть недостаточным для срабатывания полевого транзистора.
На конденсаторе 68нФ  и резисторе 120 Ом собран фильтр для гашения обратного напряжения. Без фильтра может из строя выйти мосфет.

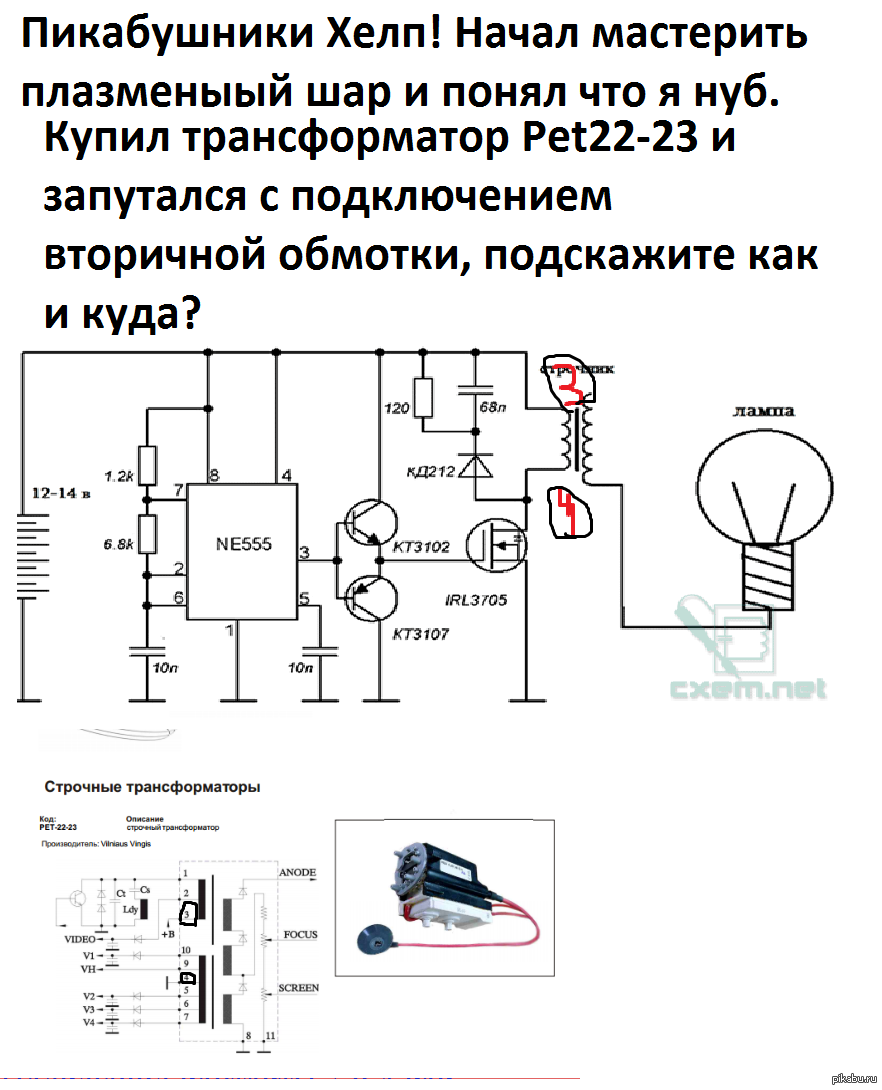

Схема однотактного преобразователя

Резистор фильтра желательно использовать с мощностью 1-2 Ватт, его номинал можно отклонить в ту или иную сторону на 10%, на работу устройства это не повлияет.

Диод КД212 можно заменить на импортный быстродействующий диод серии UF4007.
В схеме можно использовать полевой транзистор IRF3205 илиIRL3705, заранее укрепленный на теплоотвод. В ходе работы резистор 120 Ом и полевой транзистор должны греться, это вполне нормально.

Лампа

В качестве трансформатора использован строчник - трансформатор от строчной развертки отечественного телевизора, трансформатор буквально любой. Вторичная обмотка заводская, а первичную  придется мотать самим - 5 витков провода с диаметром 1.5-2мм, для удобства обмотка намотана двумя жилами многожильного провода в силиконовой изоляции.

В качестве шара использована обыкновенная лампа накаливания (мощность не важна), лампы можно использовать как рабочие, так и вышедшие из строя.

Внимание! Не советуется долго играть с плазменным шаром, иногда температура дуги расплавляет стеклянную оболочку лампы, тогда вы рискуете получить удар тока в 2-4 киловольт и с нешуточной силой тока в 90 мА! Это может привести к очень серьезным последствиям. Ни в коем случае не дотрагивайтесь концов вторичной обмотки строчника, это смертельно опасно!

Список радиоэлементов

Обозначение Тип Номинал Количество Примечание Магазин Мой блокнот Программируемый таймер и осциллятор

NE555

1 В блокнот Биполярный транзистор

КТ3102

1 КТ814, КТ816 В блокнот Биполярный транзистор

КТ3107А

1 КТ815, КТ817 В блокнот MOSFET-транзистор

IRL3705N

1 В блокнот Диод

КД212А

1 UF4007 В блокнот Конденсатор 10 нФ 2 В блокнот Конденсатор 68 нФ 1 В блокнот Резистор

1.2 кОм

1 В блокнот Резистор

6.8 кОм

2 В блокнот Резистор

120 Ом

1 В блокнот Строчный трансформатор 1 Первичная обмотка 5 витков провода диаметром 1.5-2 мм В блокнот Лампа накаливания 1 В блокнот Блок питания постоянного тока 12-14 В 1 В блокнот Добавить все

Прикрепленные файлы:

Теги:


Источник: http://cxem.net/tesla/tesla12.php
