Ремонт рамы это довольно распространенная задача. Повреждения бывают разные, в зависимости от характера, это и трещины  (довольно частое явление),  и складки и деформация.

Часто при серьезных ДТП, поведенную раму очень сложно восстанавливать и нецелесообразно. Но в большинстве случаев повреждения выражаются в трещинах или рама лопается. Такие повреждения можно благополучно отремонтировать. Но важно соблюсти технологию ремонта, так как конструкция рамы работает в тяжелых условиях, очень сильные нагрузки на скручивание.


Процесс ремонта рамы

Важно:

  • варить нужно полуавтоматом,
  • избегать перегрева,
  • обязательно разделывать швы,
  • проваривать корень шва.

Прежде чем начать ремонт, нужно тщательно произвести осмотр рамы на наличие трещин. Для внутреннего осмотра подходит видео-эндоскоп. Если нет специализированного, можно приобрести USB-эндоскоп, который работает с ноутбуком или смартфоном.

USB-эндоскоп для диагностики авто

Купить можно на сайте или на любом другом, они практически все одинаковые.

Для ремонта нужно обеспечить доступ к месту повреждения, при необходимость демонтировать части мешающие в процессе работы. Лучшем методом будет освобождение рамы от всего навесного оборудования и элементов, чтобы уменьшить нагрузку. Если трещины разошлись, их нужно предварительно свести с помощью домкратов и обязательно промерять диагональные контрольные точки автомобиля. Разница расстояний не должна превышать 5 мм. Если будут отклонения, тогда на стапеле нужно тянуть раму.

Правка рамы, в том числе и в местах трещин производится в холодном состоянии кувалдой и молотками, с помощью оправок и поддержек.

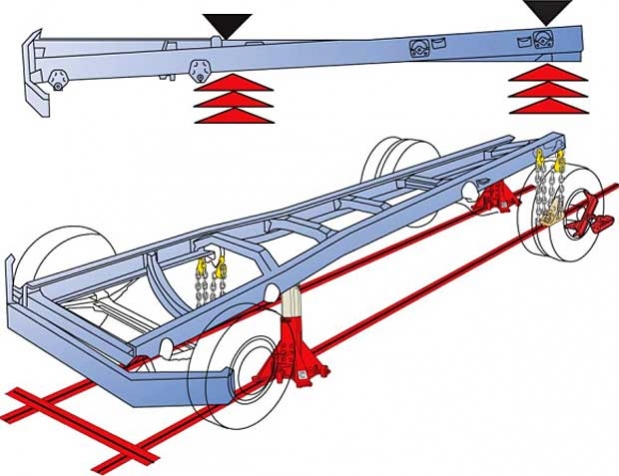

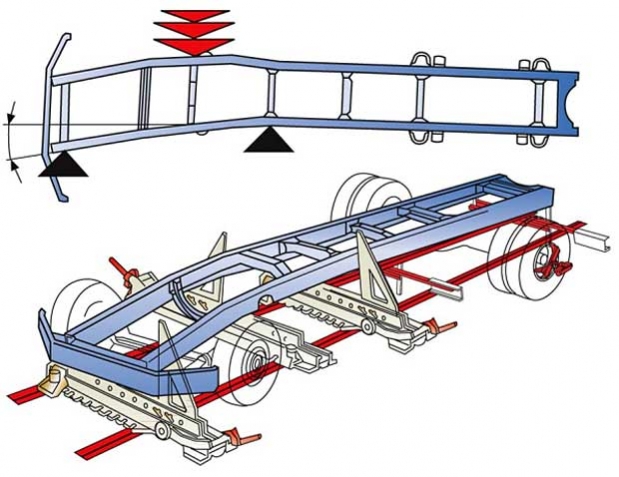

На грузовиках и полуприцепах раму правят с помощью пневмо или гидро оборудования.

Трещины устраняются заваркой и клепкой усиливающих накладок.

Главная особенность в подготовке к сварке:

  • определение видимого конца трещины (с помощью лупы);
  • засверливание конца трещины (перед сверлением накернить центр под отверстие на расстоянии 5 — 10 мм от видимой границы трещины по линии её направления; сверлить сверлом диаметром 5-6 мм);
  • разделка кромок под улом 90 градусов на глубину 2/3 толщины  металла детали, плазменным резаком, если нет, можно болгаркой, но это дольше.
  • зачистка кромок трещины шириной 20 мм (стальная щетка или электрошлифовальная машинка).

Трещины на лонжеронах устраняются:

  • заваркой и установкой наружной или внутренней усиливающей коробчатой накладки на заклепках;
    shema_remonta_ramy_a
  • заваркой трещины и приваркой усиливающей треугольной накладки;
    shema_remonta_ramy_b
  • заваркой трещины и приваркой усиливающей накладки из угловой стали;
    shema_remonta_ramy_c
  • продольные трещины или пучок трещин на вертикальной стенке устраняется вырезкой поврежденного участка и приваркой вставки в виде ромба;
    shema_remonta_ramy_d

Перед установкой накладки, шов нужно зачищать заподлицо с основным металлом.

Подготовка к сварке

Если нет возможности проварить корень, то за сварку рам лучше не браться.

svarka

  • Первый проход проварка корня: ток 100 А проволока Св08 1,2мм газ смесь Ар + СО2 20% короткими валиками с лева на права поперек трещины с прерыванием дуги и не перегревая металл, но с образованием обратного валика.
  • Второй и третий проход ток 110 А точно так же, но валики должны быть тонкие и перекрывать друг друга.
  • Четвёртый проход ток 120 А валик во всю ширину разделки с небольшим заходом на основной металл, валики плотные и в зависимости от теплопотерь можно сплошным швом, но не перегревая металл (3-5 валиков и прерывание дуги).
  • Пятый валик перекрывает в каждую сторону минимум  варится так же но без прерывания дуги. Шов получается широкий выпуклый довольно ровный.

Вертикал варится только с верху вниз. Если клиент просит скрыть следы сварки, то пятый валик не варится.

Каждый случай сварки рам очень индивидуальный.

Большие швы за раз варить не стоит, так как в зоне термического воздействия метал закалиться и станет хрупким при деформации.

На фото раму уже делали, шов отвратительный. Пришлось переделывать.

remontrama2

SL383197

Были разделаны швы под 90 градусов, там где VIN, пришлось просверлить отверстия, это для того, что бы снять напряжение, так часть трещины нельзя заварить, а если не делать отверстия, то от напряжения метала, трещина пойдет снова по сварке.

remontrama1

Швы были заварены по технологии выше.

remontrama3

Нужна ли накладка на раму?

В ремонте, что предоставлен выше, накладка не потребовалась. Лишний сварной шов не на пользу конструкции. Накладки применяются в случае, если нужно усилить раму, где уставший металл, и много вертикальных трещин. Накладки виде ромба или эллипса лучше вваривать, а не приваривать внахлест.

Для накладок и заплаток нужно брать такую же сталь из чего сделана рама.

Марки стали рам для автомобилей.

Детали ЗИЛ-130 ГАЗ-53А МАЗ-5335 УАЗ-469 Лонжероны 30Т или 14Г2АФ 25 19ХГС 25 Поперечены 20, 08 или 14Г2 25, 08кп или 12ГС 19ХГС или14ХГС 20кп или 08 Буфер 20 25 08 или 20кп Буксирный крюк 35 40 45 35

Для ремонта рам иномарок лучше брать металл от «донора».

Обработка рамы после ремонта

После проварки всех повреждений, раму нужно обработать. Закрыть металл от агрессивной среды. Для этого раму моют, отчищают «пескоструйкой» или металлическими щетками. Обезжиривают, грунтуют и красят, лучше обработать антигравием «Раптор» или защитным покрытием Line-X.

Цена ремонта рамы автомобиля

Цена ремонта зависит от многих факторов. И все зависит от места повреждения, цена существенно уменьшается если удастся произвести ремонт без демонтажа кузова, но в большинстве случаев кузов необходимо демонтировать. На что тратится большое количество времени.
